Podno grijanje izvedeno kako treba, od rastera do tlačne probe
Na pripremljenoj podlozi izvodimo kompletan instalaterski dio vodenog podnog grijanja. Postavljamo dogovoreni sustav, polažemo cijevi prema rasteru, formiramo grijaće krugove, povezujemo ih na razdjelnik te prije estriha punimo, odzračujemo i ispitujemo sustav tlačnom probom.
Novogradnja i adaptacija Uredni grijaći krugovi i razdjelnik Tlačna proba prije estriha
Prednosti
Zašto ljudi biraju podno grijanje?
Ravnomjerna toplina
Toplina se predaje preko velike površine poda, što omogućuje ugodnu i ravnomjernu raspodjelu topline kroz prostor.
Niža temperatura vode
Podno grijanje može raditi s nižim temperaturama polaznog voda od klasičnih visokotemperaturnih sustava, zbog čega je posebno dobra kombinacija s dizalicama topline.
Više slobodnog prostora
Nema radijatora koji zauzimaju zidove i određuju raspored namještaja.
Kontrolirana raspodjela po objektu
Sustav se dijeli na grijaće krugove povezane na razdjelnik, što omogućuje pravilno balansiranje i regulaciju.
Opseg radova
Što mora biti spremno prije našeg dolaska?
Na objekt dolazimo kada je građevinska podloga spremna za fazu podnog grijanja. Što je objekt bolje pripremljen, to izvedba može biti brža, urednija i bez nepotrebnih zastoja.
Prije TH Central izvedbe
Građevinska priprema
- Građevinska podloga pripremljena
- Površina čista i pogodna za ugradnju
- Definirana visina podnog sloja / konačne visine
- Definiran položaj ormarića razdjelnika
- Instalacije koje idu ispod podnog grijanja završene ili usklađene
- Radovi koji bi mogli oštetiti položene cijevi izvedeni u razumnoj mjeri
TH Central ne izvodi građevinsku pripremu podloge niti estrih.
TH Central preuzima
Izvedba
Od pripremljene podloge do sustava spremnog za estrih
Postavljanje sustava / rastera
Na već pripremljenu podlogu postavljamo dogovoreni sustav za polaganje podnog grijanja, prema odabranoj tehničkoj izvedbi.

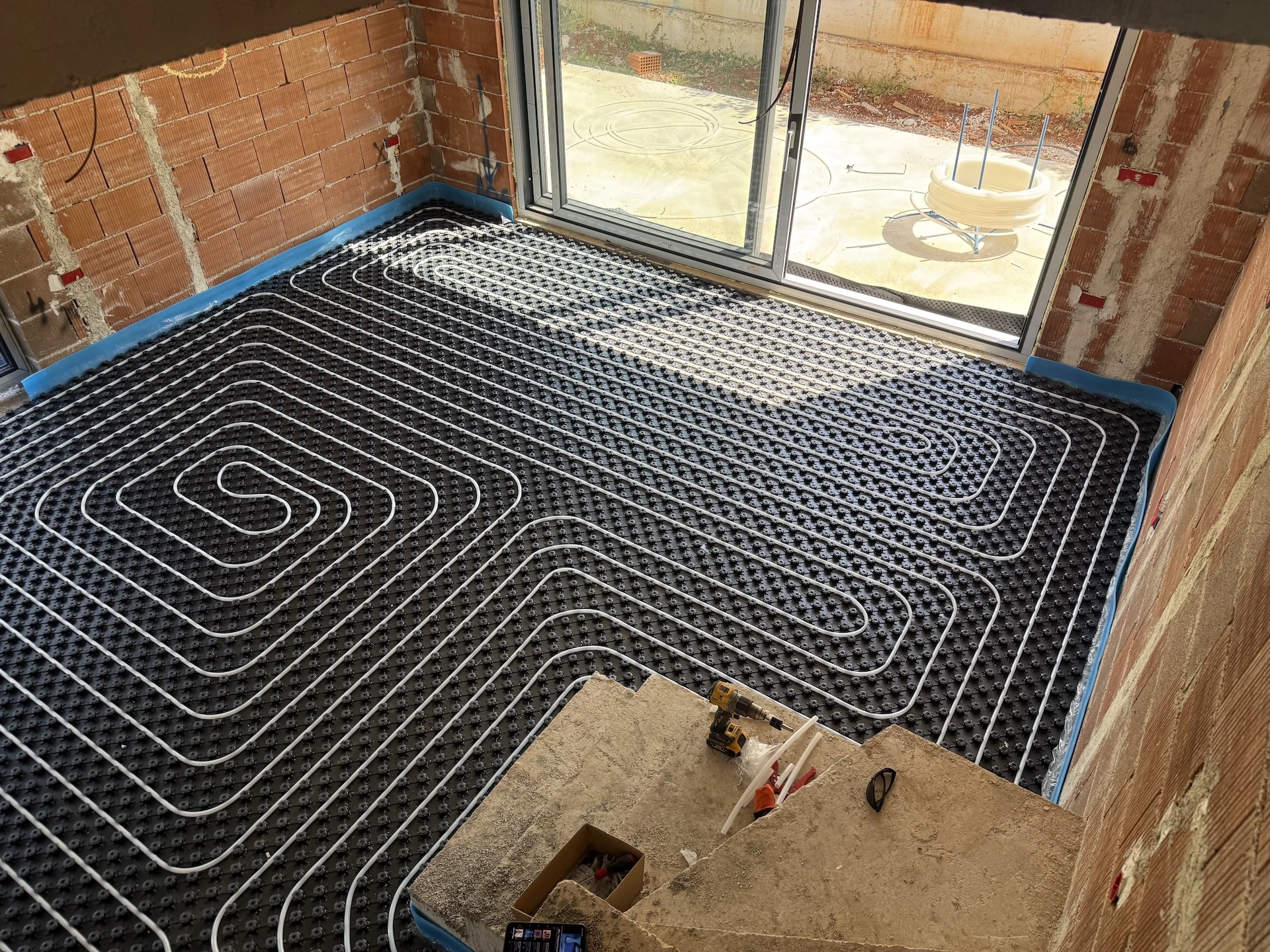

Polaganje cijevi
Cijevi polažemo uredno i prema potrebnom rasteru, uzimajući u obzir raspored prostorija, rubne zone i povrat prema razdjelniku.
Formiranje grijaćih krugova
Sustav dijelimo na logične grijaće krugove i pazimo na njihove duljine, raspored i hidrauličke zahtjeve.
Razdjelnik
Sve krugove uredno dovodimo i povezujemo na razdjelnik podnog grijanja.
Punjenje sustava
Nakon spajanja punimo grijaće krugove.
Odzračivanje
Iz sustava uklanjamo zrak kako bi ga bilo moguće pravilno ispitati.
Tlačna proba
Prije nego što instalacija nestane ispod estriha provjeravamo sustav tlačnom probom.
Tek nakon uspješne probe sustav predajemo spreman za sljedeću građevinsku fazu.

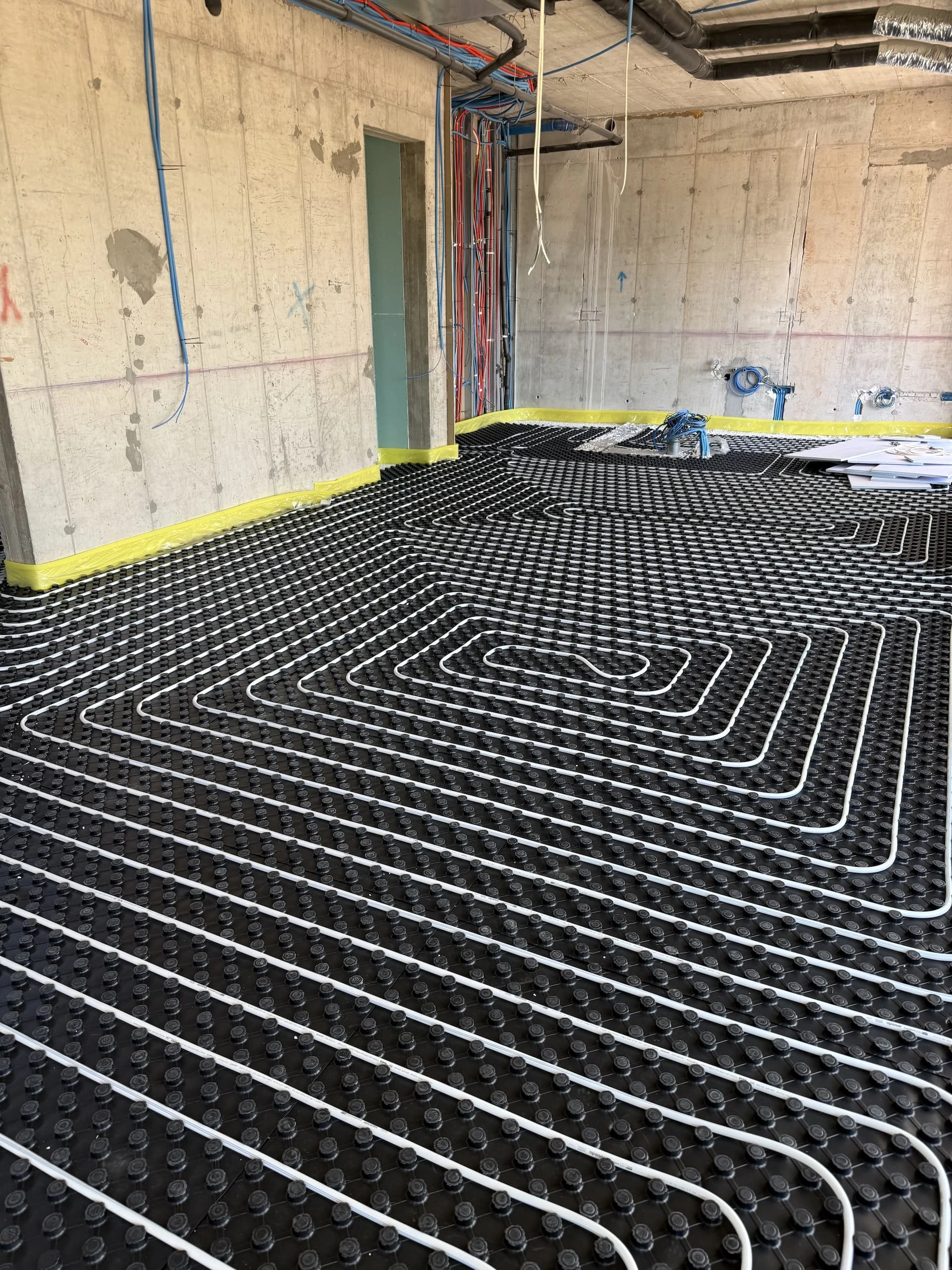

Raster
Koliki treba biti razmak cijevi podnog grijanja?
Ne postoji jedan raster koji je ispravan za svaki objekt i svaku prostoriju. Raster podnog grijanja ne određujemo samo prema kvadraturi prostorije.
- Toplinske potrebe prostora
- Raspoloživa temperatura polaznog voda
- Tip sustava
- Završna podna obloga
- Raspored prostorija
- Rubne / vanjske zone
- Izvor grijanja
Primjeri rastera – konačna izvedba ovisi o sustavu i potrebama objekta.
Gušći raster znači više cijevi po kvadratnom metru i može pomoći u ravnomjernijoj predaji topline pri nižim temperaturama vode, ali konačan raspored treba odgovarati konkretnom sustavu.
Kvaliteta izvedbe
Uredan raster nije samo stvar izgleda
Na fotografiji će raster izgledati uredno samo nekoliko dana, ali način na koji su cijevi položene utječe na sustav desetljećima. Zato pazimo na raspored cijevi, povrat prema razdjelniku, prolaze između prostorija, rubne zone i način formiranja svakog kruga.
Kod mnogih izvedbi koristimo raspored koji izmjenjuje polazni i povratni dio cijevi kroz prostor kako bi raspodjela temperature bila što ujednačenija.
Grijaći krugovi
Zašto podno grijanje ima više krugova?
Cijeli objekt ne polaže se jednom vrlo dugom cijevi. Podno grijanje dijeli se na više grijaćih krugova koji se vraćaju na razdjelnik.
- Dimenzija cijevi
- Raster cijevi
- Potreban protok
- Pad tlaka
- Raspored prostorija
Duljinu kruga ne određujemo napamet niti postoji jedan univerzalni maksimalni broj metara koji vrijedi za svaki sustav.
Predug krug može povećati pad tlaka i otežati pravilno hidrauličko balansiranje.

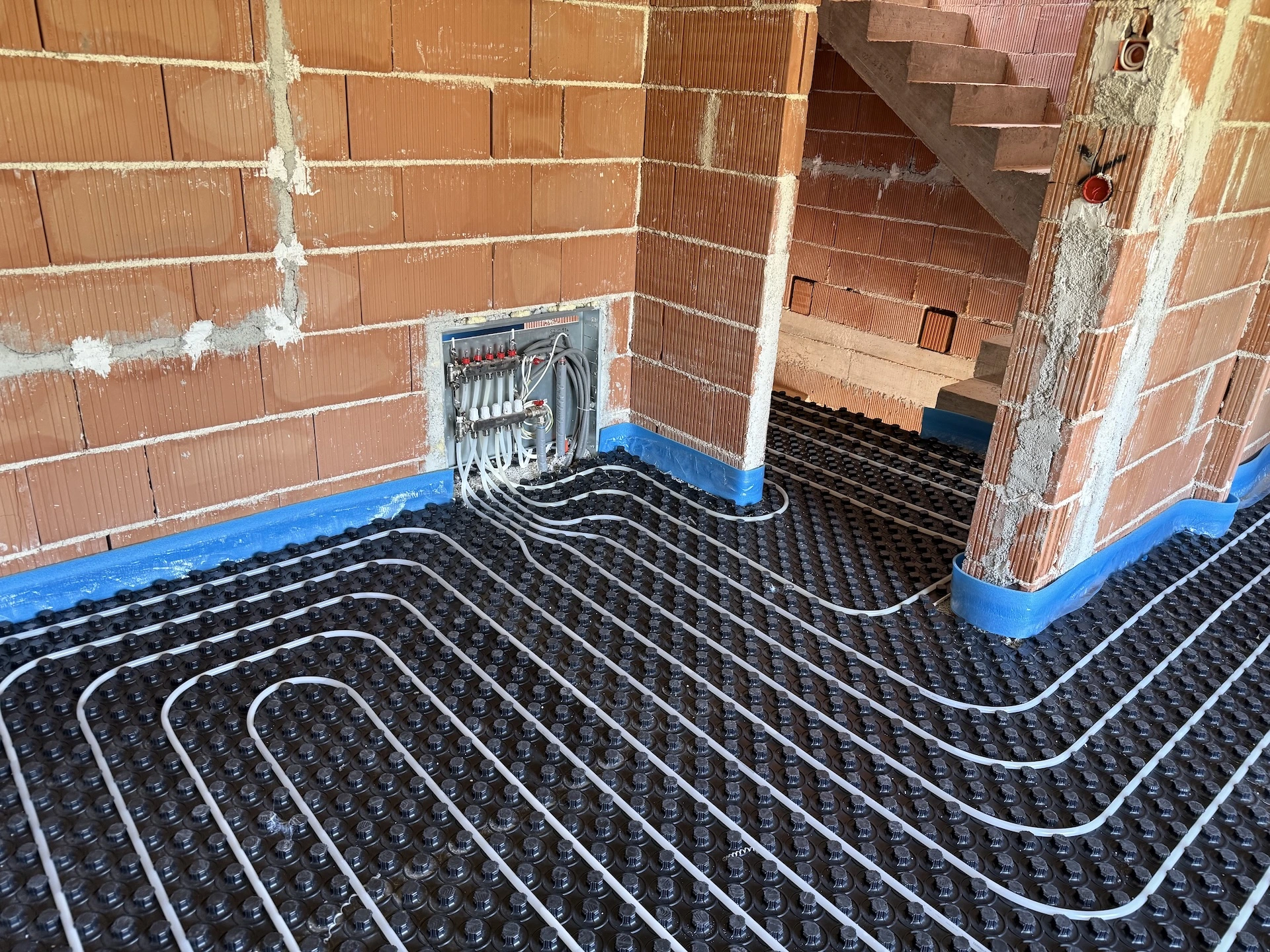

Razdjelnik
Svi krugovi završavaju na razdjelniku
Razdjelnik je središnja točka podnog grijanja. Na njega dovodimo pojedine grijaće krugove kako bi ih bilo moguće puniti, odzračivati, zatvarati, balansirati i regulirati.
- Broj priključaka na razdjelniku odgovara potrebnom broju krugova sustava
- Pojedinačni krugovi mogu se balansirati
- Regulacija po prostorijama može se kasnije izvesti putem aktuatora / termostata gdje odabrani sustav to podržava
Kontrola izvedbe
Prije estriha sustav mora biti ispitan
Kad su svi grijaći krugovi položeni i spojeni na razdjelnik, sustav punimo, odzračujemo i radimo tlačnu probu dok je cijela instalacija još dostupna.
Na taj način provjeravamo cijevi, spojeve i razdjelnik prije nego što sustav bude trajno zatvoren estrihom.
Estrih se ne izvodi preko sustava koji prethodno nismo ispitali.
≈ 100 m²
u jednom radnom danu
Brzina izvedbe
Brza izvedba bez preskakanja koraka
Na pravilno pripremljenom objektu i kod standardne izvedbe naš uigrani tim može bez problema položiti oko 100 m² podnog grijanja u jednom radnom danu.
Brzina nam nije cilj sama po sebi. Brzi smo zato što ovu fazu radova često izvodimo, imamo uigran proces i prije početka znamo kako organizirati raster, grijaće krugove i razdjelnik.
Brzina izvedbe ovisi o pripremljenosti objekta, broju prostorija, etaža, razdjelnika i detaljima konkretnog sustava.
Dizalice topline
Podno grijanje i dizalica topline prirodno rade zajedno
Podno grijanje zagrijava prostor preko velike površine i može raditi s relativno niskom temperaturom vode. Upravo zato je vrlo dobra kombinacija s dizalicom topline.
Dizalica topline nije uvjet za podno grijanje. Vodeno podno grijanje može raditi i s drugim pravilno izvedenim izvorima topline.
Ako izvodimo i podno grijanje i dizalicu topline, oba sustava možemo sagledati kao jednu cjelinu – od grijaćih krugova i razdjelnika do hidraulike i izvora topline.
Dizalice topline
Novogradnja i adaptacija
Podno grijanje u novogradnji i adaptaciji
Novogradnja
Najjednostavnija situacija jer se visine poda i slojevi mogu planirati unaprijed.
- Sustav se može planirati od početka
- Položaj razdjelnika može se odrediti unaprijed
- Grijaći krugovi i izvor topline mogu se uskladiti
- Idealno vrijeme izvedbe je tijekom gradnje
Adaptacija
Podno grijanje je moguće i kod adaptacija, ali prvo treba provjeriti koliko raspoložive visine poda postoji i kakva je postojeća konstrukcija.
Odgovarajući sustav ovisi o raspoloživoj visini poda i planiranoj građevinskoj izvedbi.
Kontaktiraj nas za adaptacijuZavršne obloge
Pločice, parket ili vinil?
Keramika i kamen
Vrlo dobro provode toplinu i čest su izbor uz podno grijanje.
Parket / drvo
Moguće je koristiti proizvode koji su predviđeni za podno grijanje i postavljeni prema uputama proizvođača.
Vinil / laminat
Mogući su proizvodi deklarirani za korištenje s podnim grijanjem.
Završna obloga utječe na prolaz topline prema prostoru i zato ju je dobro znati prije konačnog definiranja sustava.
Opseg izvedbe
Što uključuje naša izvedba podnog grijanja?
- 01
Dogovor izvedbe
Provjeravamo dostupne podatke, površinu, planirani sustav, položaj razdjelnika i fazu objekta.
- 02
Postavljanje dogovorenog sustava
Na pripremljenu podlogu postavljamo sustav / raster prema dogovorenoj izvedbi.
- 03
Polaganje cijevi
Polažemo cijevi prema potrebnom rasteru i rasporedu prostora.
- 04
Grijaći krugovi
Formiramo logične krugove i dovodimo ih prema razdjelniku.
- 05
Razdjelnik
Spajamo izvedene krugove na razdjelnik podnog grijanja.
- 06
Punjenje i odzračivanje
Pripremamo sustav za ispitivanje.
- 07
Tlačna proba
Provjeravamo sustav prije sljedeće građevinske faze.
- 08
Sustav spreman za estrih
Nakon uspješnog ispitivanja instalacija je spremna za izvođenje estriha od strane građevinskog izvođača.
Građevinsku pripremu podloge i estrih ne izvodimo.
Cijena
Koliko košta podno grijanje po m²?
Cijena po kvadratnom metru ima smisla samo ako znamo što ponuda uključuje.
Nije ista ponuda za samo određeni dio instalacije i za kompletnu instalatersku izvedbu sustava. Zato cijenu izrađujemo prema konkretnom objektu i dogovorenom opsegu.
Zatraži procjenuGalerija

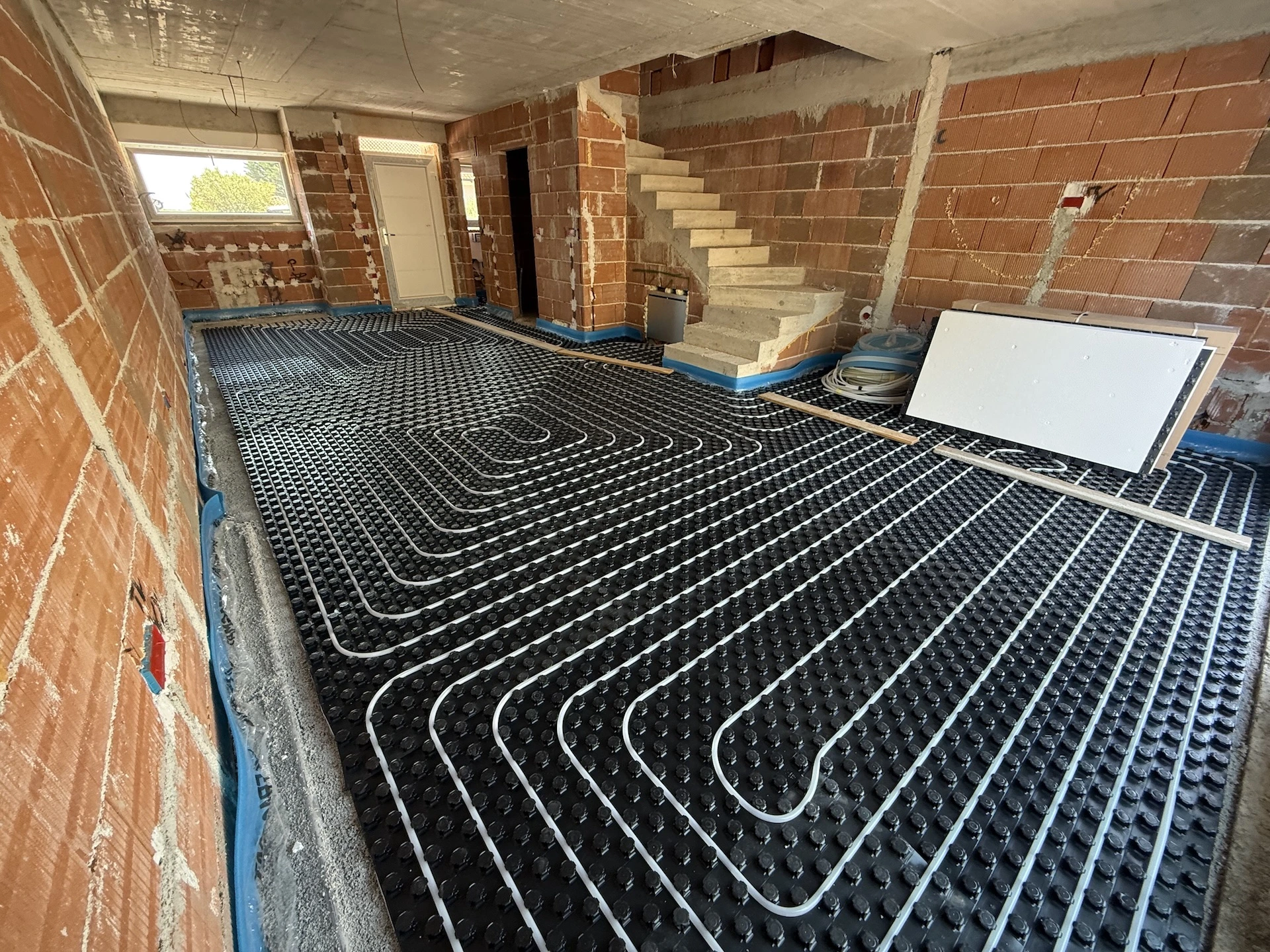

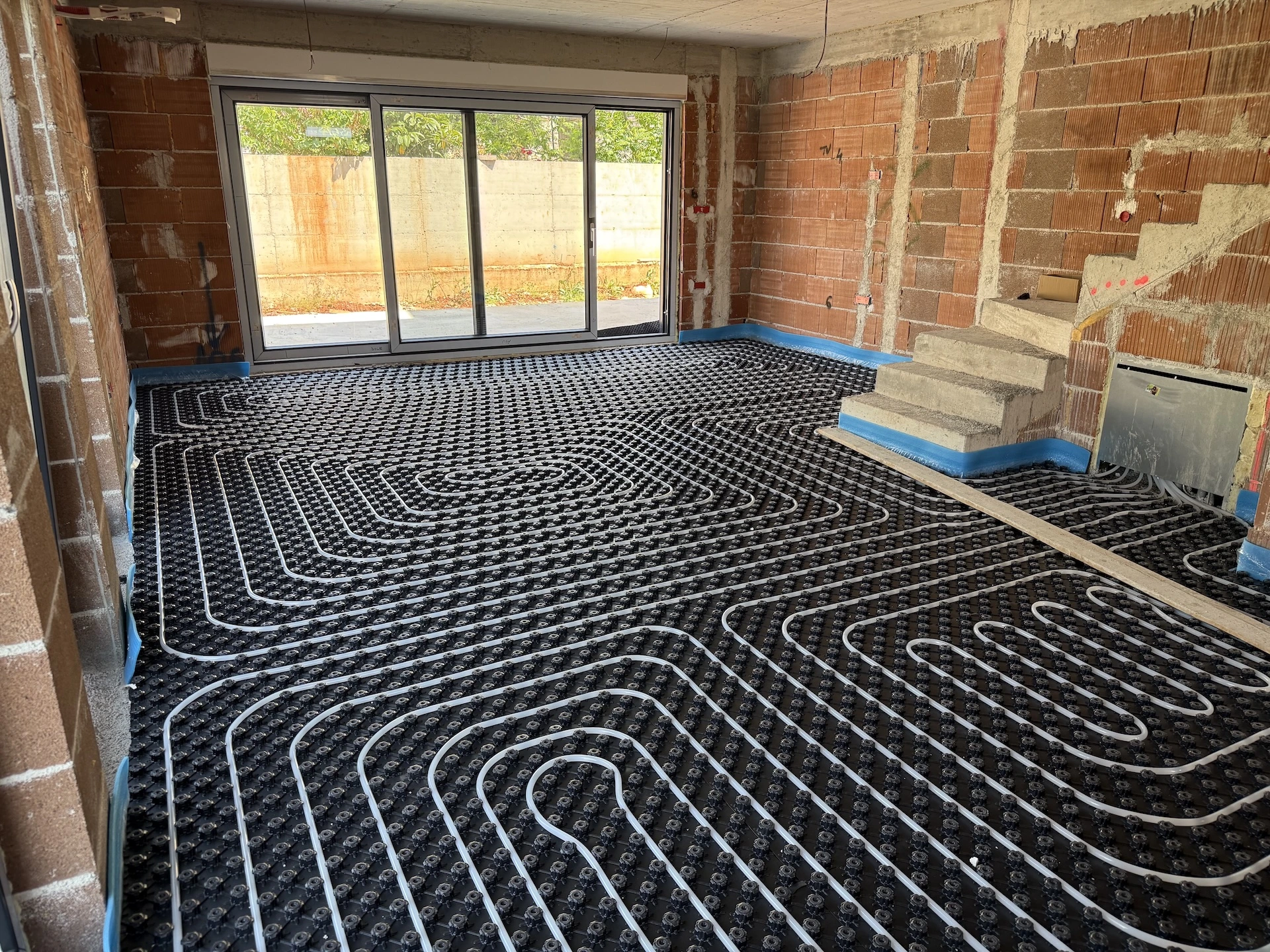

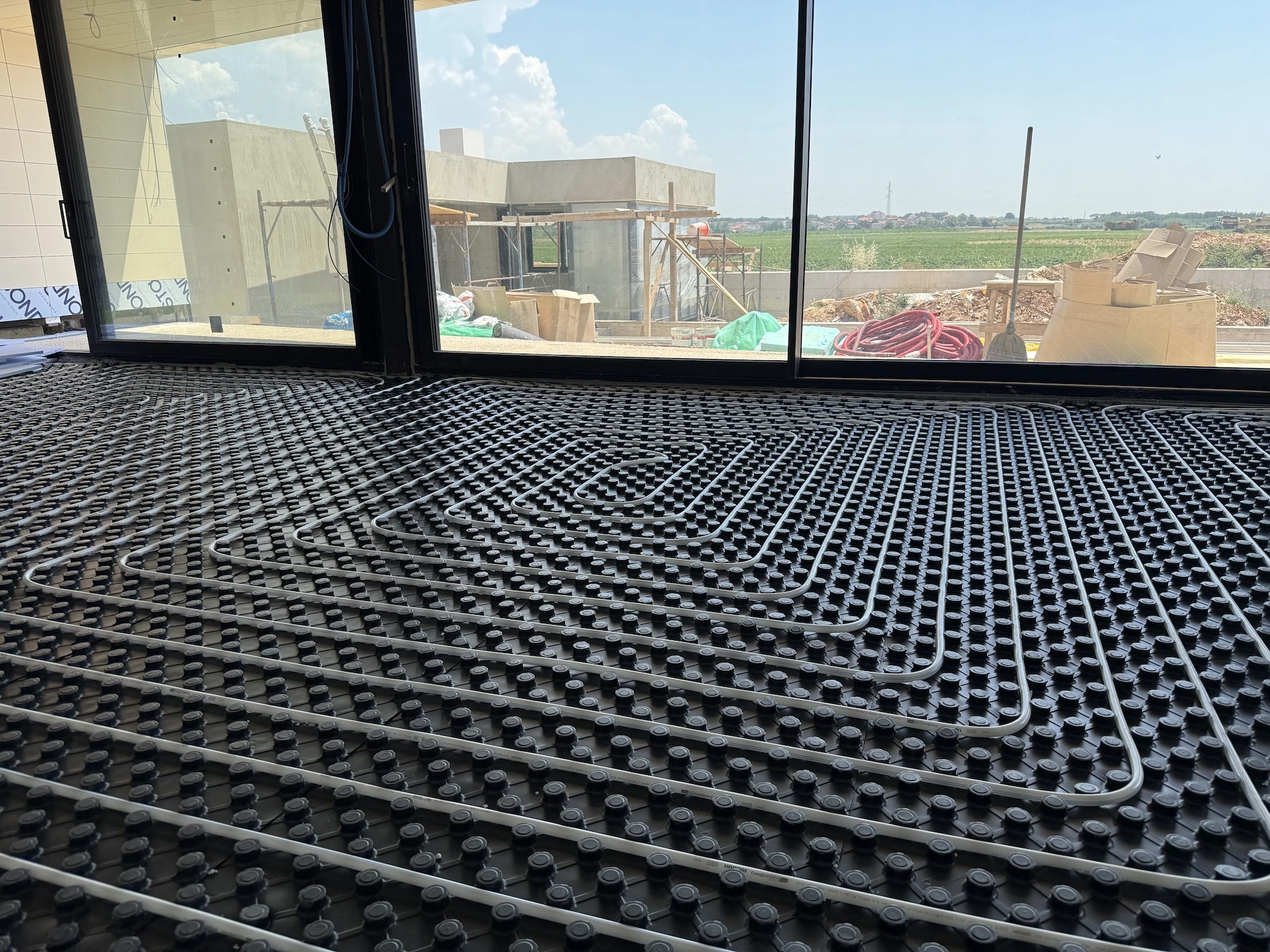

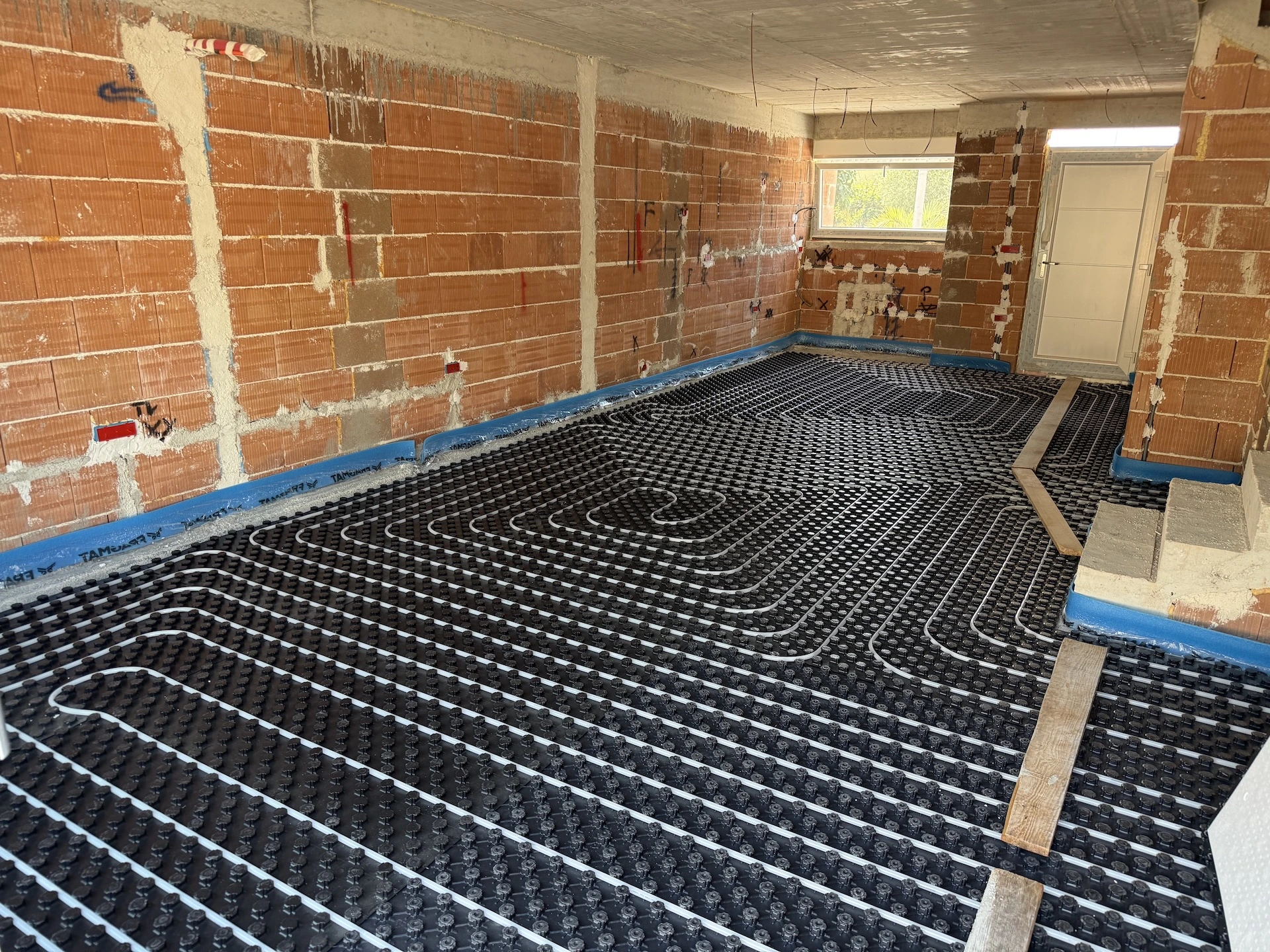

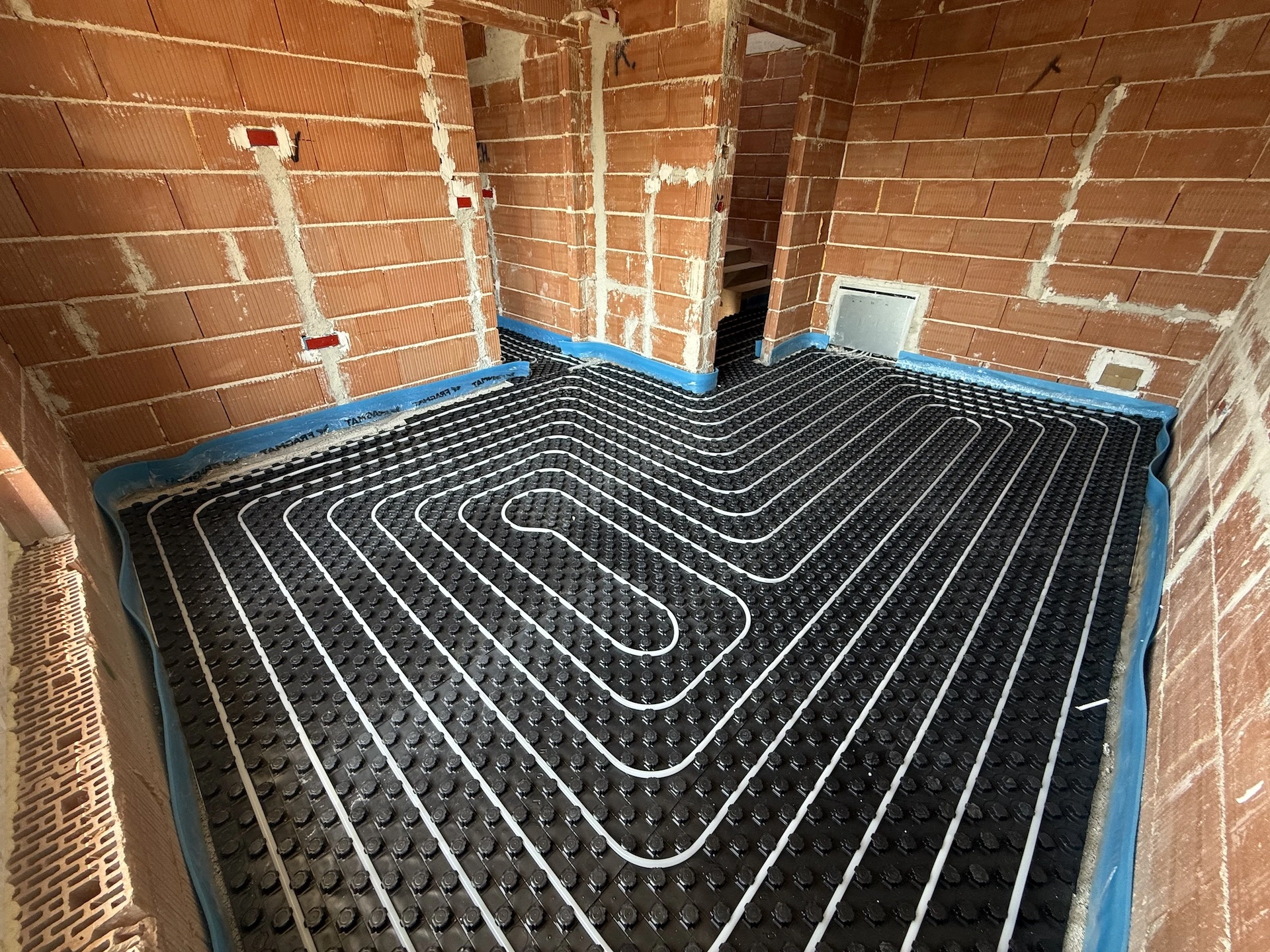

Naše izvedbe
Pogledajte neke od naših izvedenih radova.
Česta pitanja
Pitanja o podnom grijanju
Ponuda
Trebate ponudu za podno grijanje?
Pošaljite nam nekoliko osnovnih podataka kako bismo odmah znali veličinu objekta i fazu u kojoj se radovi nalaze.
Radite li i dizalicu topline ili kompletnu adaptaciju? Dizalice topline i kompletne strojarske instalacije izvodimo kao uređenu cjelinu.
